工程师修船随笔---BNWAS接线故障
上传时间:[ 2011/7/29 8:55:59 ] 点击次数:[ 4921 ]
修船随笔
——大西洋商人(2011.07.26)
2011年7月26日,我司接到船方告之安装于(ATLANTIC TRADER)轮上的桥楼航行值班报警系统(BNWAS)出现故障,描述是:系统上电后,“DC”、“AC”
电源指示灯显示正常,“FAIL ALARM”灯闪烁且报警,检查保险箱电路板(FUSE BOX BORD V2.0)上的保险丝并无发现保险丝断或接触不良的现象。基于真诚的售后服务理念,公司当天派我到上海。
26号11:30,我从广州经济开发区出发,因途中延误几经辗转,到达船厂的时候,已是晚上8:00。
上船后,我首先就对保险箱电路板进行排查,因为根据系统功能描述,“FAIL ALARM”灯闪烁且报警只有两种可能,一种是“DC”、“AC”两路电源有一路没供电,另一种是保险故障,但因“DC”、“AC”电源指示灯显示是正常的,所以我想问题应该是出现在保险箱电路板上。可经过排查后,保险丝确实无断开或接触不良的现象。于是我多种组合的更换主控单元与保险故障监测模块,也对主控单元与保险箱单元之间的连线进行确认,但还是无法解决问题。
晚上9:15了,我已是满头大汗,驾驶室的温度即使开了空调也无法抹去一直滴下的汗珠。就在此时,我司的邓工和张工先后给我打了电话,听了我的描述后,两位工程师认真的进行了分析。在他们的指导下,我先断开主控单元与保险箱单元之间的连线,仅两路电源(DC与AC)供电,发现故障还是存在。再次反映给邓、张两位工程师,他们建议把船用DC24V供电给断掉,将AC220V转DC24V的输出端接到接船用DC24V的端口,然后仅AC220V供电试试,结果成功了,故障解除。

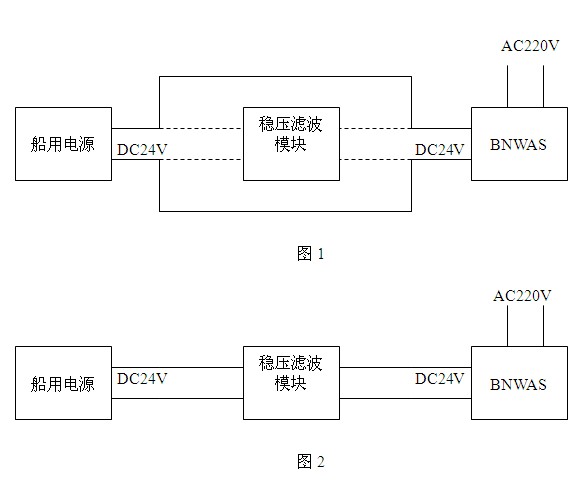

经分析,是出现以下问题,如图1所示,原先船上的接法,将船用电源的24V电压不通过稳压滤波模块而直接连到BNWAS上,其电源干扰使系统无法正常工作,而我司的BNWAS是符合IEC60945要求的,它通过了能源波动、浪涌等苛刻试验。可见,此船用电源提供的直流电源其干扰已远远超过IEC60945的要求。其正确接法应如图2所示。
次日(7月27日)12:50,我登上返回广州的航班(9C8855),回到广州后,我认真的做了总结。主要有以下几点:
1.出差应把握好时间安排。像这次过去上海时就因去机场途中延误而导致比预计晚到1个小时。
2.必须加强理论知识和实践。尽管我对系统的连线已是成竹在胸,但设计经验、实战经验还不足。比如说这次,如果我对电源干扰了解得好的话,上船两三下就可以将其搞定。只可惜…………。
3.遇到自己解决不了的问题时,应及时向有能力的同事请求帮助。真的得感谢邓涛和张梅生两位工程师,在他们的指导下,我才能顺利的完成此次任务。
最后,感谢此次帮助我顺利去到上海,顺利返回广州的同事们。祝我们海控在领导的英明带领下,各位同事的齐心努力下,蒸蒸日上。
陈俊标
2011.07.27
